Brose Bediendisplay Ab 2020 Topology DS103 Fest In Der Mitte 3,5 Zoll Farb-TFT M.Gen.2 Stecker

Das Display hat eine separate, seitliche Steuereinheit und eine hochauflösende TFT-Anzeige in der Lenkermitte. Alle wichtigen Informationen werden auf dem kontrastreichen Farb-TFT angezeigt. Das Bedienelement verfügt über vier Tasten, mit diesen können Sie sich auch während der Fahrt bequem durch das Menü bewegen.

Funktionen:

• Geschwindigkeit (km/h = Kilometer pro Stunde oder mph = Meilen pro Stunde)
• Durchschnittsgewindigkeit
• Maximalgeschwindigkeit
• Unterstützungsstufe (verschiedene Farben je nach Stufe)
  • aus = weiss
  • Eco = grün
  • Tour = gelb
  • Sport = orange
  • Boost = rot
• Ladezustand des Akkus
• Fahrstrecke
• Reichweite
• Gesamtkilometerzähler
• Fahrtzeit
• Uhrzeit
• Hintergrundbeleutungsstärke in 5 Stufen einstellbar
• Hintergrund kann weiß oder schwarz eingestellt werden
• einstellbarer Passwortschutz

Bedientasten:

• aus
• Motorunterstützung erhöhen
• Motorunterstützung reduzieren
• Schiebehilfe
• Auswahl der Fahrradcomputer-Funktion
• Beleuchtung ein oder aus
• Fahrstrecke auf 0 zurücksetzen

Wichtig!

Das Display hat keinen Mini-USB Anschluss, ein Update erfolgt über die Rosenberger Buchse am Akku. Das Display verwendet als Anschlussstecker das Bloks Gen 2 Modell (grau) Sie benötigen je nach bisherigem Display ein komplett neues Kabel zum Motor oder ein Adapterkabel (siehe Bilder und Zubehör).

Dieses Display ist mit Wake-Funktion. Bedeutet, daß das System nicht immer am Akku eingeschaltet werden muß, sondern oben mit der orangen Taste eingeschaltet werden kann (Räder ab Modelljahr 2017, sofern vorbereitet).

Achtung !

Eventuell ist bei der Nachrüstung dieses Displays ein Softwareupdate des Motors erforderlich.

Falls bisher nur 3 Unterstützungsstufen vorhanden waren auf jeden Fall !!
Ansonsten hängt es vom Firmware-Stand Ihres Motors ab.

Achtung !

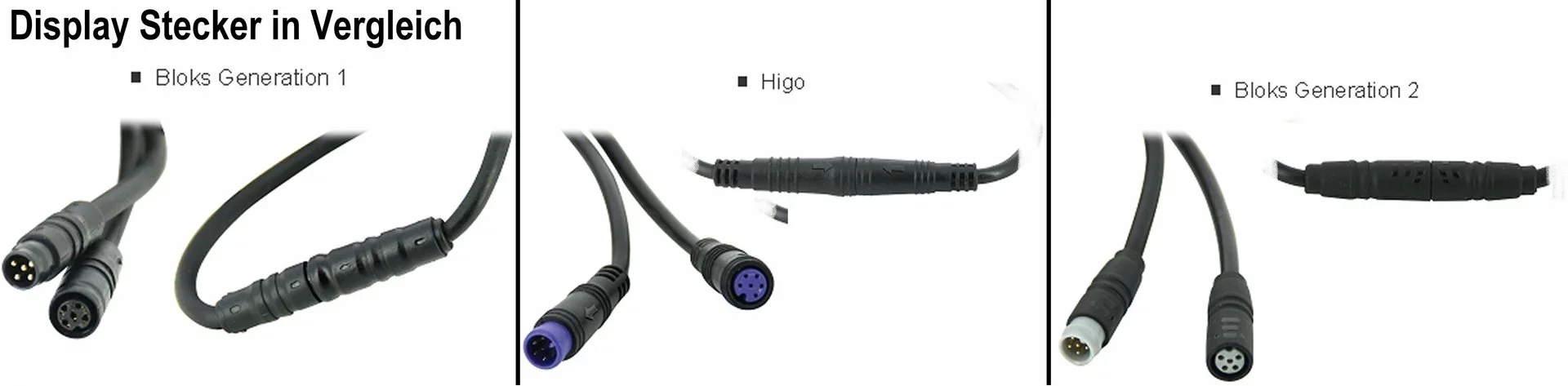

Bitte unbedingt den Stecker beachten (siehe Bilder). Leider müssen wir ca. 30 % der bestellten Artikel umtauschen, da vor der Bestellung nicht geprüft wird, ob es der passende Stecker ist.
Hierdurch werden unnötig Pakete hin- und hergesendet. Also: Der Umwelt zuliebe: bitte nochmals genau den Stecker prüfen.

Bedienungsanleitung

Unbedingt beachten:

Das maximale Drehmoment der 2.5mm Inbusschraube der Bedieneinheit beträgt 0,2Nm !
Sollte ein höheres Drehmonent angewendet werden kann dies zum Bruch der Schellenaufnahme der Bedieneinheit führen, die nicht reparabel ist. Es müßte also ein neues Display gekauft werden.
